Приложение Редактор таблиц

Приложение Редактор таблиц предназначено для создания табличных представлений, которые отображаются на рабочей станции оператора. Редактор таблиц используется инженерами в процессе конфигурирования Rapid SCADA.

Приложение Редактор таблиц

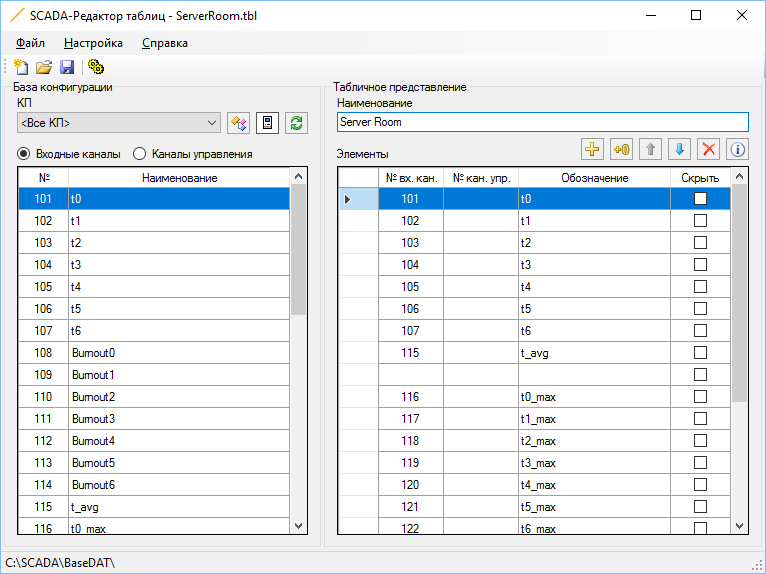

Рис. 1. Приложение Редактор таблиц

В левой части окна программы можно выбрать каналы из базы конфигурации и добавить их в табличное представление. Содержимое редактируемого табличного представления показывается в правой части окна.

Каналы управления могут быть привязаны к отображаемым элементам двумя способами:

  1. Запись номера канала управления явно в программе Редактор таблиц.
  2. Запустите программу Администратор, откройте таблицу Входные каналы и заполните поле Номер канала упр. для входного канала. Затем добавьте этот входной канал в представление с помощью Редактора таблиц.

Скрытые элементы не отображаются на экране, но учитываются при фильтрации событий по представлению в приложении Вебстанция.
