Модуль автоматического управления

Обзор

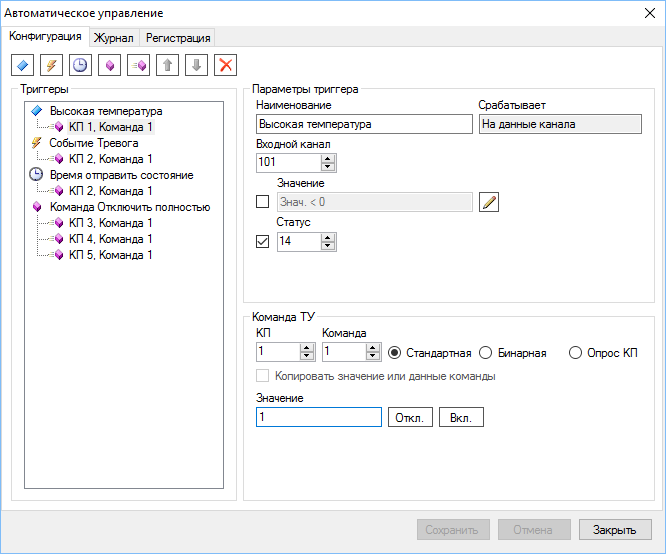

Модуль автоматического управления позволяет в автоматическом режиме отправлять команды при выполнении определённых условий. Без регистрации модуль работает в демонстрационном режиме с ограничением времени полнофункциональной работы 10 минут после перезапуска. Модуль подключается к программе SCADA-Сервер. Настройка модуля выполняется с помощью удобной формы, показанной на следующем рисунке.

Условия, необходимые для отправки команд, задаются в виде триггеров, которые бывают нескольких типов:

• триггер на данные канала - срабатывает, если значение или статус входного канала удовлетворяют определённым условиям;
• триггер на событие - срабатывает при появлении события, удовлетворяющего условиям;
• триггер по времени - срабатывает по заданным датам и времени;
• триггер на команду ТУ - срабатывает при получении Сервером определённой команды ТУ.

Для каждого триггера создаётся набор команд ТУ, которые отправляются при его срабатывании. Информацию о срабатывании триггеров и отправленных командах можно получить на странице Журнал или напрямую из файла ModAutoControl.log, который находится в директории журналов Сервера, по умолчанию C:\SCADA\ScadaServer\Log

Установка

Модуль автоматического управления устанавливается в соответствии с общей последовательностью установки модулей Сервера. Файл библиотеки модуля - ModAutoControl.dll. После подключения модуля необходимо выполнить несколько дополнительных действий:

1. Нажать кнопку Свойства, чтобы открыть форму конфигурации программного модуля.
2. Перейти на страницу Регистрация и зарегистрировать модуль, используя гиперссылки, размещённые на форме.
3. Сконфигурировать модуль, создав триггеры и команды.
4. Сохранить изменения конфигурации модуля.
5. Перезапустить службу Сервера с помощью кнопки .

Переменные команд ТУ

Строковые данные команду ТУ, которые отправляются при сработке триггеров, могут содержать переменные. Переменные записываются в фигурных скобках.

Поддерживаются следующие переменные:
